Основы
Проектирование с применением САПР
Если раньше в арсенале инженера-конструктора были карандаш, линейка, ластик, циркуль, транспортир, калькулятор и кульман, то сегодня разработка проектов ведётся с применением систем автоматизированного проектирования на компьютере.
Систе́ма автоматизи́рованного проекти́рования (САПР; англ. Computer-Aided Design – CAD), автоматизированная система, реализующая информационную технологию выполнения функций проектирования.
(источник: https://bigenc.ru/c/sistema-avtomatizirovannogo-proektirovaniia-82d30a)
В этой статье дана методика выполнения горно-строительных проектов для начинающего инженера-конструктора. С чего должен начинать свою работу инженер-конструктор (после включения компьютера и запуска необходимого приложения)?
- Построение координатной сетки.

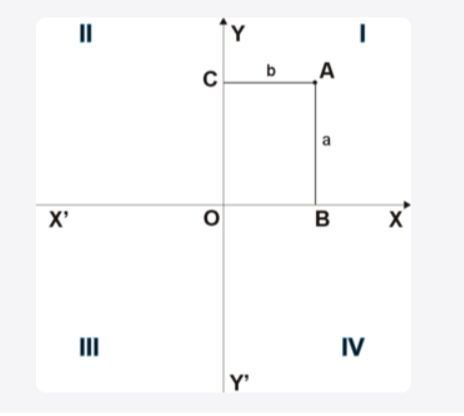

По умолчанию в приложении применена декартова прямоугольная система координат.
Рис. 1
Источник: https://ru.ruwiki.ru/wiki/Прямоугольная_система_координат
В геодезии и маркшейдерии применяется прямоугольная система координат Гаусса — Крюгера.
Рис. 2
Источник: «Основы геодезии. И.Г. Чугреев, Н.В. Усова, М.Р. Владимирова, Москва, 2017 г).
По этой причине координатная сетка должна соответствовать рисунку 2. Шаг сетки зависит от принятого масштаба с учётом требования ГОСТа (сторона квадрата сетки должна составлять на отпечатанном чертеже 100 мм тонкими линиями, толщиной 0,1 мм).
Таблица 1
| Масштаб | Шаг, м |
| 5000 | 500 |
| 1000 | 100 |
| 500 | 50 |
| 200 | 20 |
2. Построение рудной сетки.
После завершения построения координатной сетки строится рудная (ортово-штрековая) сетка. Для её построения необходимо использование таблицы координат пересечений линий ортов и линий штреков.
Пример готовой основы в виде координатной и рудной сеток показан в приложении А.
